LED交通诱导屏|可变信息情报板|

作者:admin 时间:2017-03-03 00:28:17 来源:本站

商品详情


概述:

    用于显示道路的相关信息(事故、道路维护、恶劣气象),对交通进行诱导。门架式可变情报板由设置在控制箱内的微处理器操作,微处理器通过信号传输系统和监控中心计算机相连。

  门架式可变情报板控制组成包括:可变情报微处理器、可变情报板驱动器模块、可变情报板显示板、控制箱、现场箱体、电缆及分线盒、电源、软件等。

系统组成:

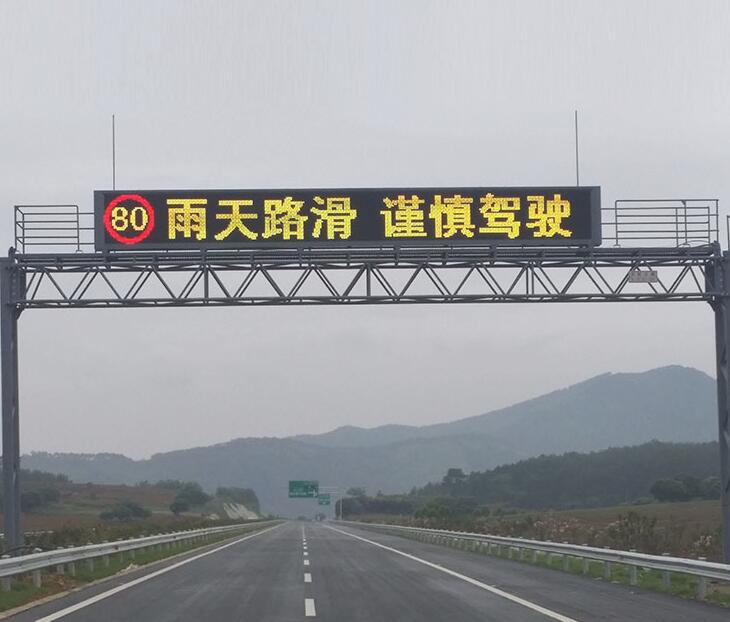

门架式可变情报板由龙门架、LED显示屏、控制系统和箱体等组成。门架式可变情报板由高速公路电力网提供电力,分别给显示屏驱动系统、控制系统供电。门架式可变情报板由设置在屏体控制箱内的微处理器操作,微处理器通过传输设备与监控分中心计算机相连。接收分中心计算机指令的远程控制,反馈各种信息如确认信息、故障信息、警告信息等。

显示模组

(1)、显示模组设计

A、显示板主要用于显示汉字、英文、符号、图形等。单元模组为32X32Pixels,单元模组显示板面尺寸:1.0m×1.0m,,像素点间距31.25mm。

B、LED视认角为300,红色LED采用美国HP生产铝、铟|、镓、磷();四元素管。绿、蓝色LED采用日本日亚(NICHIA)生产的氮化镓管。显示单元采用模块化设计,每个单元由16个8×8点阵像素的模组组成,像素点间距31.25mm。

C、像素模组是集驱动、显示于一体的结构,具有防水、防尘、防腐蚀的野外型组件结构,采用恒电流驱动方式,具有过流、过热保护功能。

D、显示单元内集成电路均采用高可靠性连接方式,以适应恶劣环境要求。

(2)、显示功能

A、门架式可变情报板的显示功能基于一种播放表格式。这种播放表格式类似于节目单,它首先定义在此播放表中有多少条显示内容,然后对每条显示内容再具体定义其所要显示的字符串、出字方式、出字速度、停留时间等等。在字符串中通过转义符又可定义其所要显示的坐标位置、字体、大小、字间距、颜色、闪烁时间等属性,以及是否要在某些位置上显示某些图标。通过以上要素,实现了门架式可变情报板的固定显示和可编程显示:

固定显示:多种固定显示内容以点阵形式永久存储在计算机中;

可编程显示:在控制台上即时编辑的信息,根据道路交通状况,将其它需要显示的信息输入计算机,并下发至情报板立即显示。

B、显示出入方式有:清屏(全黑)、静止显示、左移、右移、上移、下移、横百页窗、竖百页窗、闪烁、可轮流显示几幅画面或流动显示,显示时间可设置等。

C、可以显示国标一、二级字库中的所有汉字、GB2312指定的全部汉字和数字字符或者随机图形,汉字点阵可以是16×16、24×24、32×32,具有楷体、仿宋等四种以上字体,还可显示英文字母、阿拉伯数字和特殊符号及图形,亮、灭时间应分别在1秒~30秒之间可调。

D、门架式可变情报板可接受监控中心计算机发出的显示指令,并给出应答信号,确认发出的命令是否执行成功。在中心计算机轮询时,可传回门架式可变情报板的工作状态信息。

(3)、调光功能:

  • Ø  具有适应环境亮度的自动/手动二种方式的调光功能。32级调光、1~100%调光范围。
  • Ø  无显示内容或电源故障时,显示屏自动关闭,呈黑屏状态,无任何亮点。

(4) 、整机技术指标

  • Ø  温度:-40℃~+60℃。
  • Ø  湿度:10%~95%。
  • Ø  显示面积:1m×1m,字符采用32×32点阵。
  • Ø  单点像素构成:4R2G1B/4R2G
  • Ø  像素点间距:31.25mm
  • Ø  亮度:全彩≧20000cd/m2;双基色≧18000cd/m2
  • Ø  动态视认距离:≧210m(车速在120km/h)。
  • Ø  调光工能:32级。
  • Ø  LED使用寿命:10万小时。
  • Ø  MTBF≧10000小时。
  • Ø  防护等级:IP65。
  • Ø  通信接口:RS232、RS485。
  • Ø  驱动方式:静态恒流。
  • Ø  电源:三相交流380V±10%,50Hz±2 Hz。
